Cистема VBR: Одностенные и двустенные элементы круглого сечения

перейти к товарам

Система дымоходов круглого сечения VBR, окрашенных в черный цвет, спроектирована и разработана заводом ВУЛКАН для подключения и отвода дымовых газов от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.

ОБЛАСТЬ ПРИМЕНЕНИЯ ЧЕРНЫХ ДЫМОХОДОВ «ВУЛКАН»

Система дымоходов круглого сечения ВУЛКАН VBR, окрашенных в чёрный цвет, спроектирована и разработана заводом ВУЛКАН для подключения и отвода дымовых газов от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.

При подключении дымоходов черного цвета VBR к котлам и дизель-генераторам, работающим на жидком или газообразном видах топлива, под наддувом или с образованием большого количества конденсата, необходимо использовать в двухконтурной системе VBR уплотнительные силиконовые кольца и подключать теплогенерирующее оборудование через систему одноконтурных элементов ВУЛКАН круглого сечения.

Рабочие параметры дымовых газов системы дымоходов VBR:

  • номинальная температура:
    • до 650ºC (для AISI 439)
    • до 750ºC (для AISI 321)
  • максимальная (краткосрочная) температура 850ºC (для AISI 439)
  • разрежение внутри системы до 40 Па
  • давление внутри системы до 200 Па
  • основной контур системы устойчив к агрессивной кислотной среде

Система дымоходов черного цвета предназначена для установки как внутри, так и снаружи строения, с закреплением как к стене, так и к специальным мачтам.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОХОДОВ ВУЛКАН VBR

  • Материал основного контура в одноконтурных элементах: нержавеющая сталь AISI 439 (AISI 304, AISI 321 - по запросу) толщиной 0,8 мм.
  • Материал внутреннего контура в двухконтурных элементах: нержавеющая сталь AISI 321 (AISI 316, AISI 310 - по запросу) толщиной 0,5 мм.
  • Материал наружного контура в двухконтурных элементах: нержавеющая сталь AISI 439 толщиной 0,5 мм.
  • Теплоизоляция: огнестойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50 мм.
  • Система внутренней термокомпенсации двухконтурных элементов дымоходов ВУЛКАН, исключающая их деформацию при естественном линейном температурном расширении металла.
  • Высокая геометрическая тоочность всех частей дымоотводящей системы.
  • Повышенная прочность конструкции при минимальном весе.
  • Возможность использования в двухконтурных элементах специальных силиконовых колец для герметизации системы.
  • Уникальный стыковочный профиль раструбно-профильных соединений двухконтурных элементов.

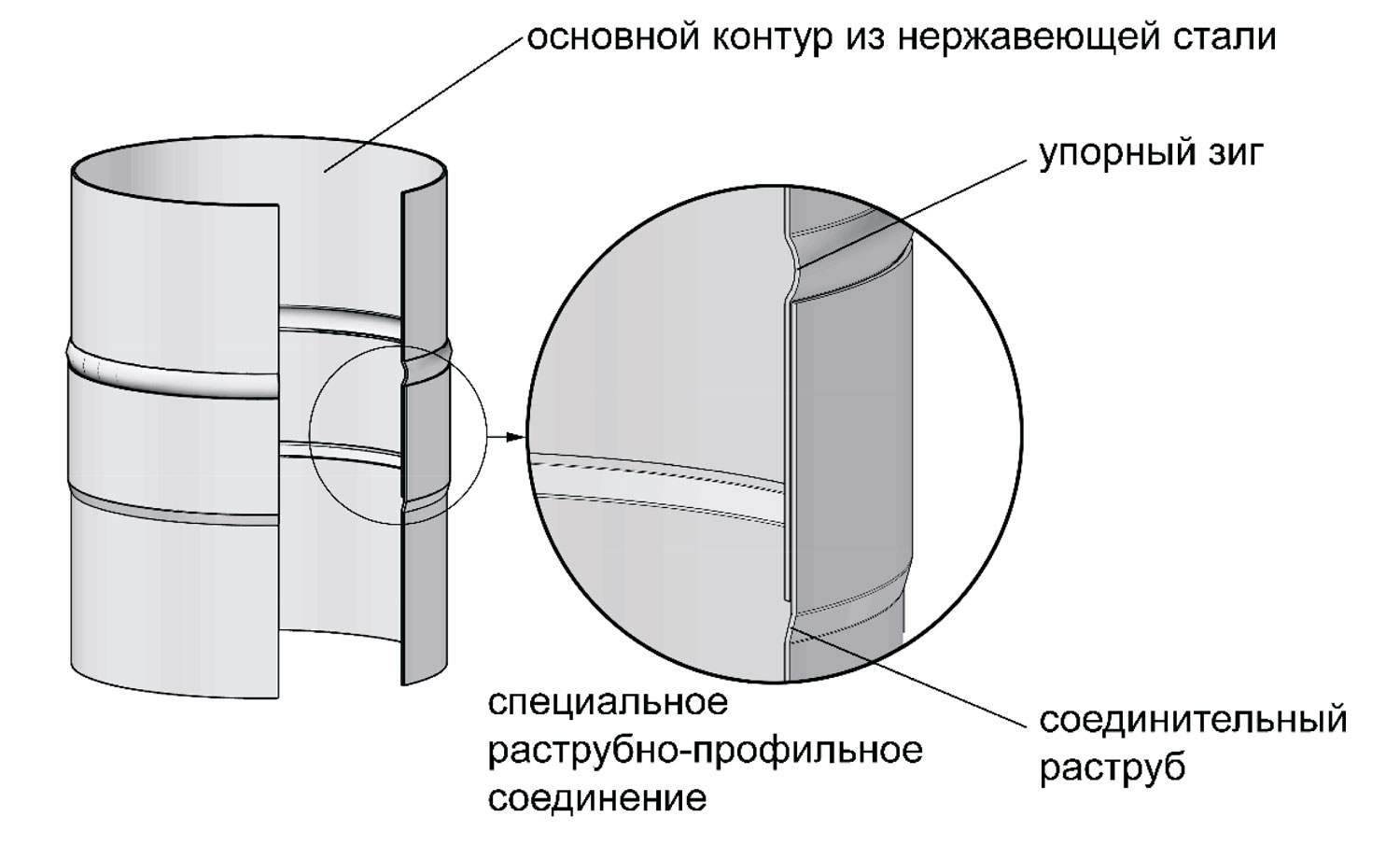

ФРАГМЕНТ СОЕДИНЕНИЯ ДВУХ ОДНОКОНТУРНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ VBR ВУЛКАН

Фрагмент соединения двух одноконтурных элементов системы VBR ВУЛКАН

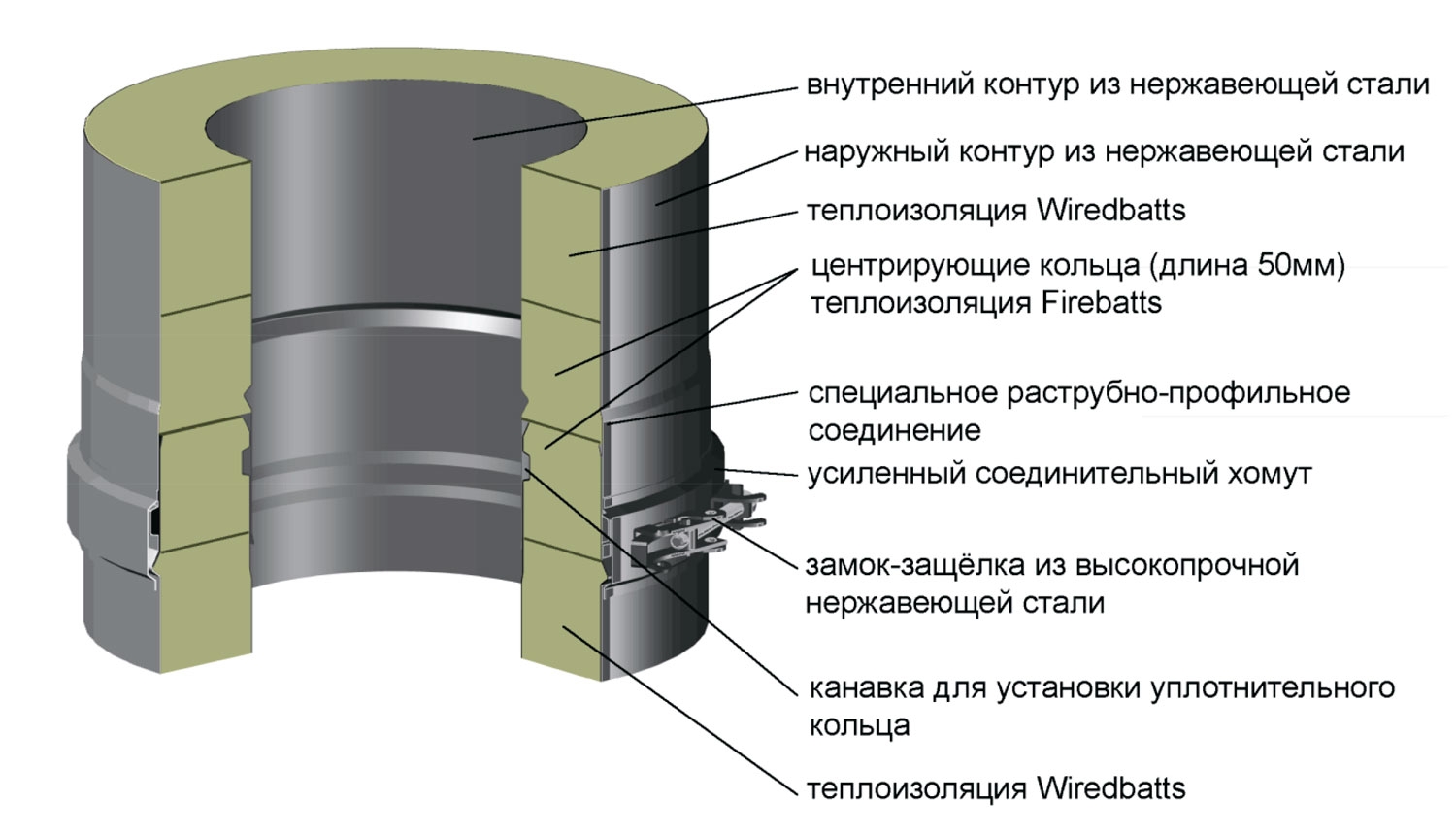

ФРАГМЕНТ СОЕДИНЕНИЯ ДВУХ ДВУХКОНТУРНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ VBR ВУЛКАН

Фрагмент соединения двух двухконтурных элементов системы VBR ВУЛКАН

ЭЛЕМЕНТЫ СИСТЕМЫ VBR ВУЛКАН. ОСНОВНОЙ РЯД.

На дымоходы «Вулкан» с изоляцией нанесено порошковое напыление, выдерживающее температуру до 200ºC. На дымоходы без изоляции нанесён слой высокотемпературной краски, выдерживающей температуру 900ºC. Цвет покрытия - чёрный: оттенок, наиболее подходящий к основной массе печей и каминов.

Разработка новой линейки труб осуществлялась с учётом современных требований к отопительным печам и каминам, в том числе, дизайнерским. Окрашенные в чёрный цвет дымоходы отлично сочетаются с внешним видом каминов и печей различного исполнения, а также хорошо интегрируются в разные интерьерные решения пространства.

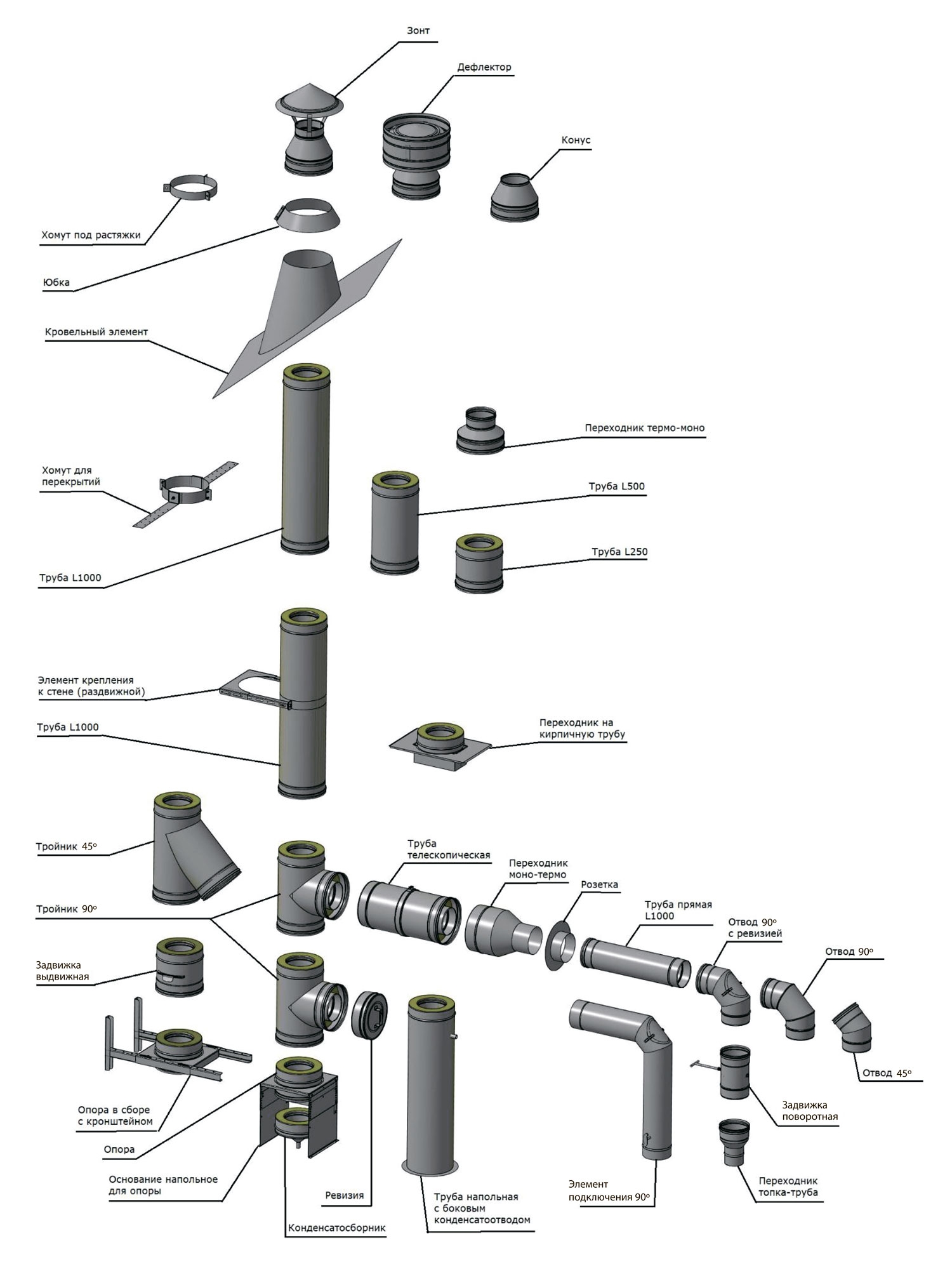

Элементы системы VBR ВУЛКАН. Основной ряд.

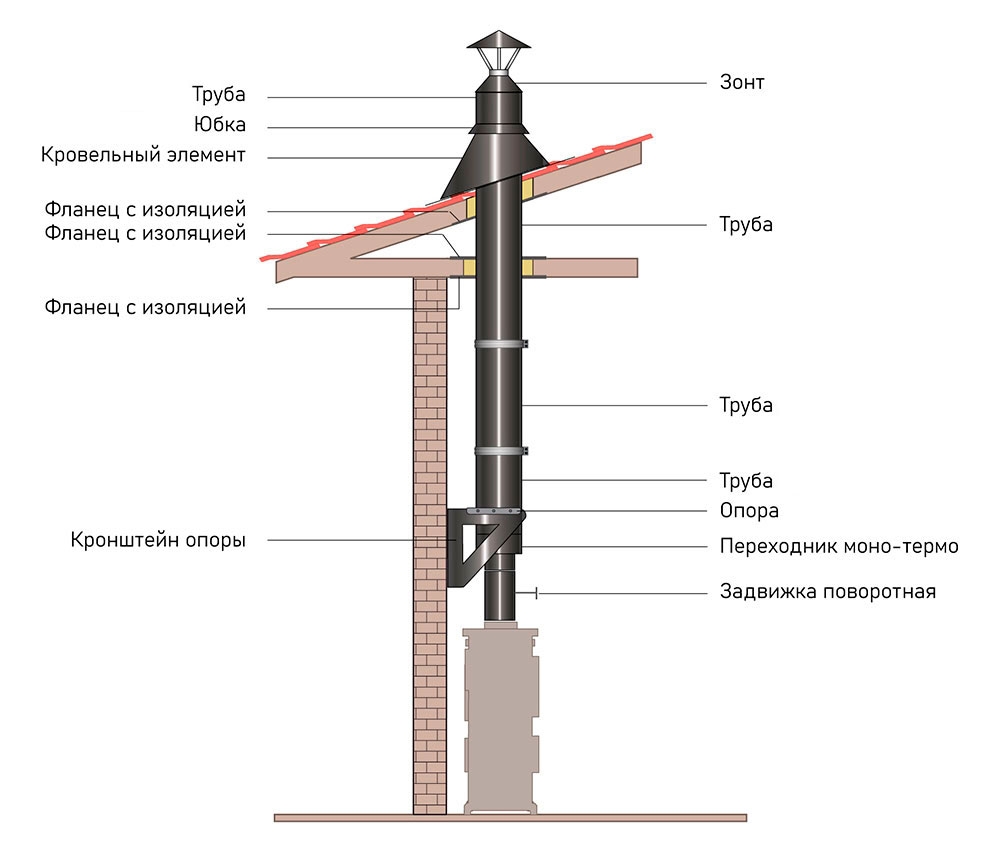

СХЕМА МОНТАЖА ДЫМОХОДА VBR ВУЛКАН ОТ ПЕЧИ ВНУТРИ СТРОЕНИЯ

Схема монтажа дымохода VBR ВУЛКАН от печи внутри строения

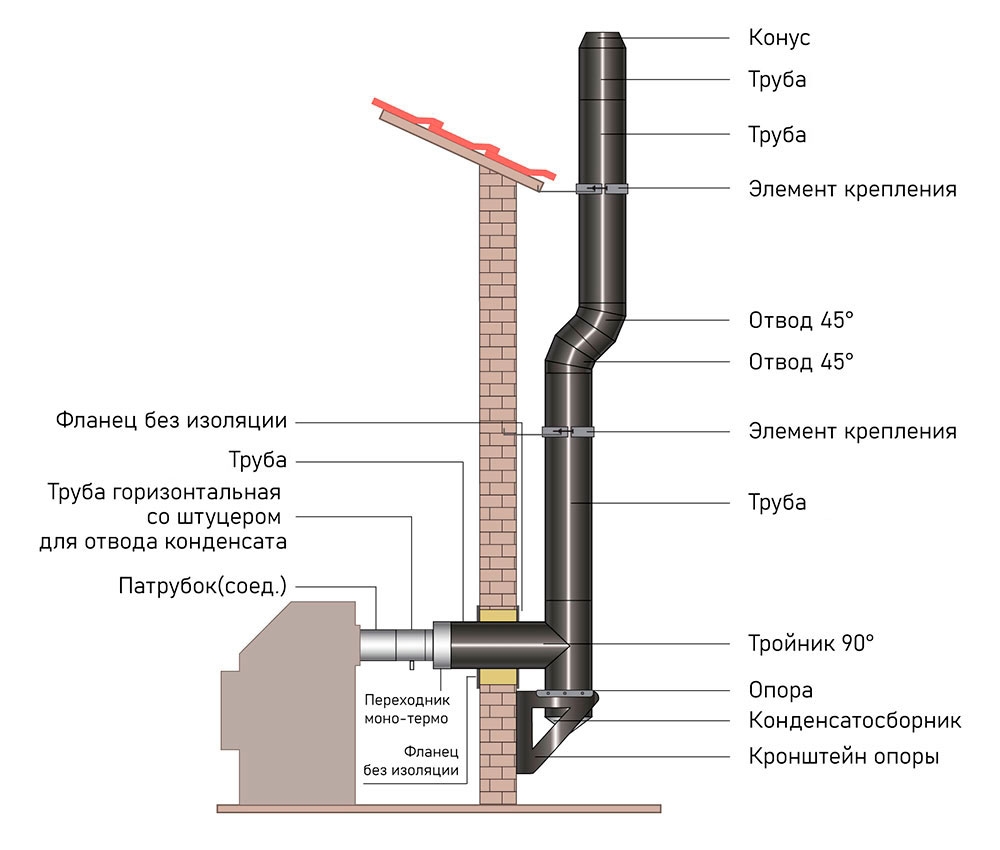

СХЕМА МОНТАЖА ДЫМОХОДА VBR ВУЛКАН ОТ КОТЛА ПО НАРУЖНОЙ СТЕНЕ

Схема монтажа дымохода VBR ВУЛКАН от котла по наружной стене

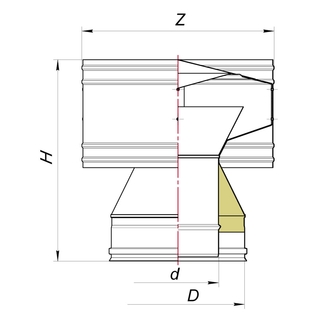

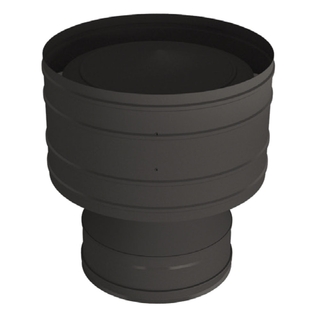

Дефлектор VBR с изоляцией
Дефлектор VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Дефлектор VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

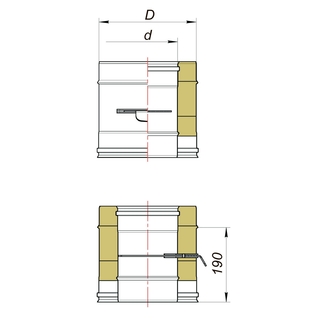

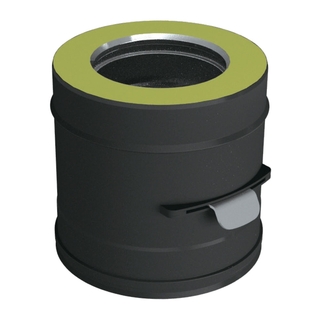

Задвижка выдвижная VBR с изоляцией
Задвижка выдвижная VBR с изоляцией
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Задвижка выдвижная VBR с изоляцией
Выполнена из окрашенной в чёрный цвет нержавеющей стали.

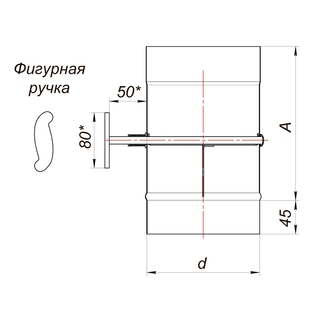

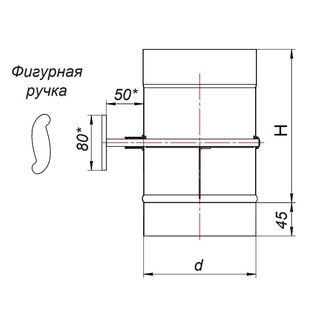

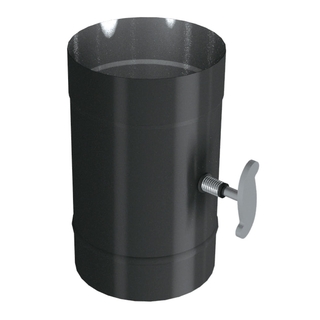

Задвижка поворотная VBR
Задвижка поворотная VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Задвижка поворотная VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200
Марка стали
AISI 439, окрашенная
Цвет
Черный

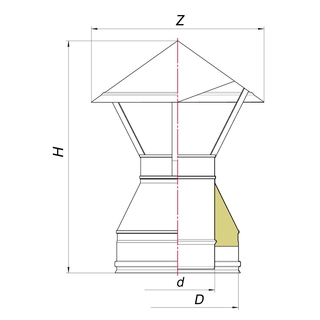

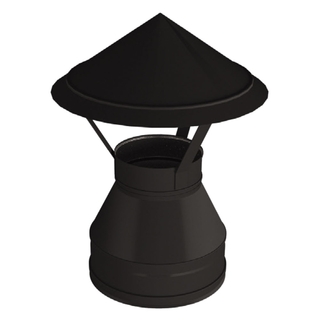

Зонт VBR с изоляцией
Зонт VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Зонт VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

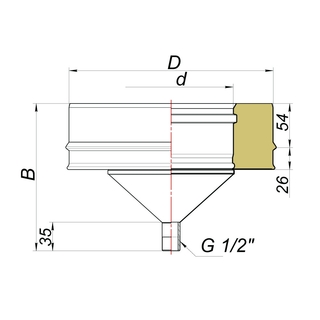

Конденсатосборник VBR с изоляцией
Конденсатосборник VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Конденсатосборник VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

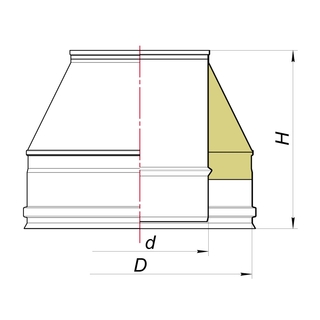

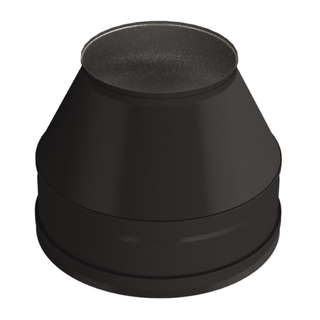

Конус VBR с изоляцией
Конус VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Конус VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

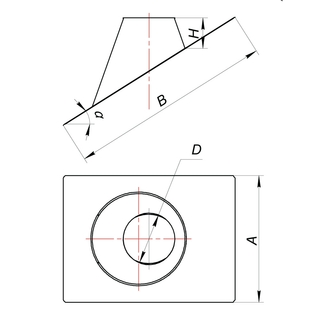

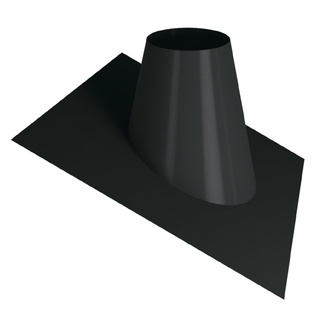

Кровельный элемент 0°-20° VBR
Кровельный элемент 0°-20° VBR
Выполнен из окрашенной в чёрный цвет нержавеющей стали. Состоит из 2-х частей: конуса и кровельного листа.
подробнее
Кровельный элемент 0°-20° VBR
Выполнен из окрашенной в чёрный цвет нержавеющей стали. Состоит из 2-х частей: конуса и кровельного листа.
Диаметр, мм
115120130150180200250
Марка стали
AISI 439, окрашенная
Цвет
Черный

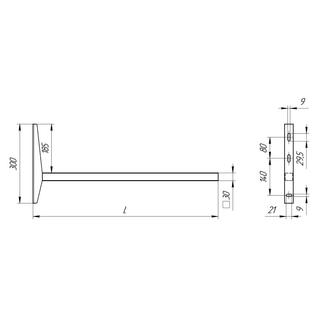

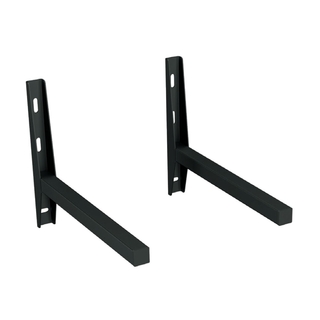

Кронштейн опоры VBR
Кронштейн опоры VBR
L400/600 из квадратной профильной трубы (30х39). Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Кронштейн опоры VBR
L400/600 из квадратной профильной трубы (30х39). Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Марка стали
AISI 439, окрашенная

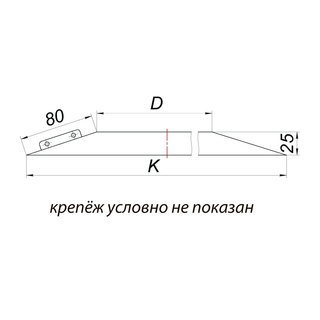

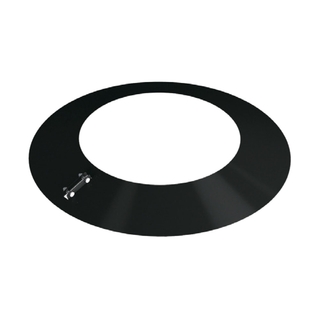

Накладка декоративная VBR
Накладка декоративная VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Накладка декоративная VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
120130150180200250
Марка стали
AISI 439, окрашенная
Цвет
Черный

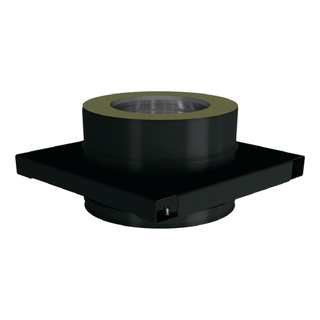

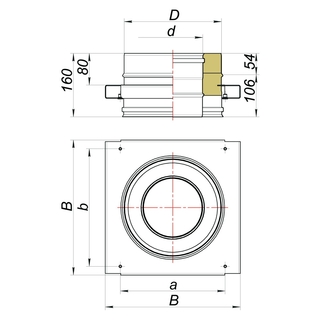

Опора VBR с изоляцией
Опора VBR с изоляцией
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Опора VBR с изоляцией
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

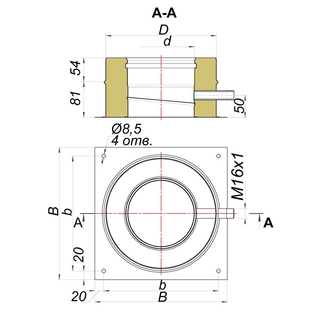

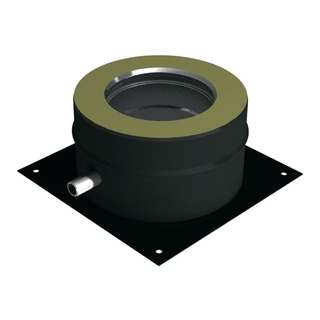

Опора нижняя с боковым выпуском конденсата VBR с изоляцией
Опора нижняя с боковым выпуском конденсата VBR с изоляцией
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Опора нижняя с боковым выпуском конденсата VBR с изоляцией
Выполнена из окрашенной в чёрный цвет нержавеющей стали.

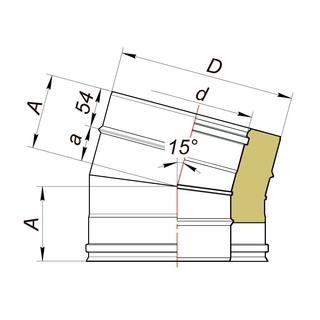

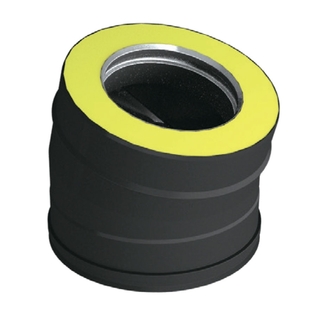

Отвод 15° VBR с изоляцией
Отвод 15° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 15° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.

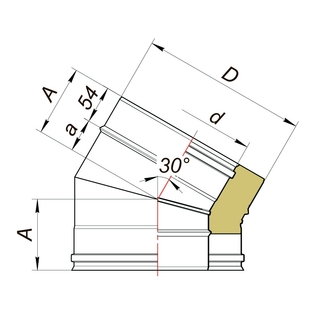

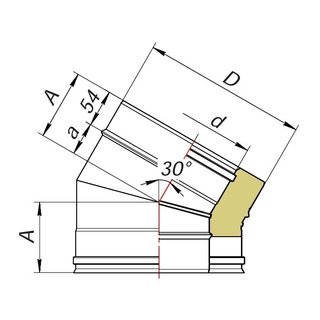

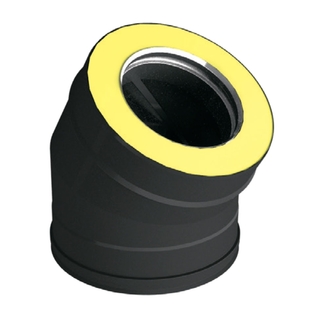

Отвод 30° VBR с изоляцией
Отвод 30° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 30° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.

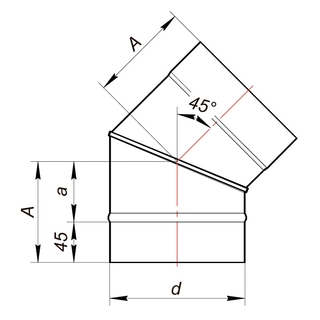

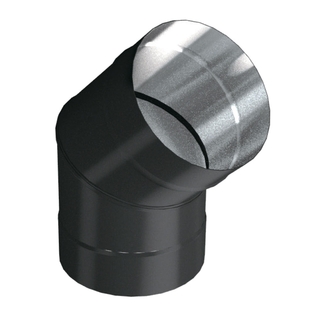

Отвод 45° VBR
Отвод 45° VBR
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 45° VBR
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200
Марка стали
AISI 439, окрашенная
Цвет
Черный

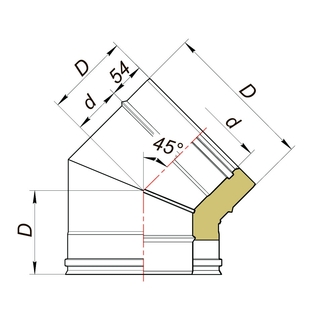

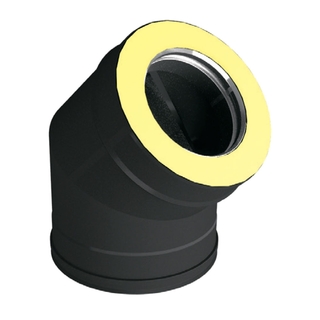

Отвод 45° VBR с изоляцией
Отвод 45° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 45° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

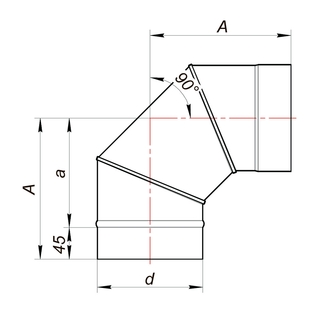

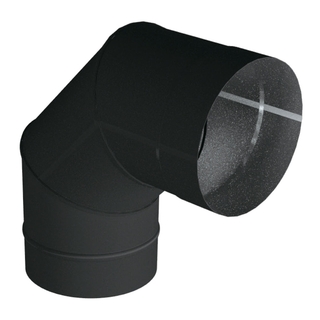

Отвод 90° VBR
Отвод 90° VBR
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 90° VBR
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200
Марка стали
AISI 439, окрашенная
Цвет
Черный

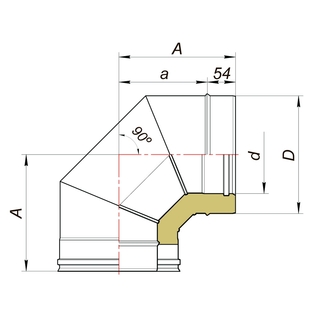

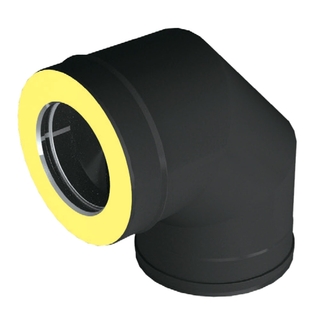

Отвод 90° VBR с изоляцией
Отвод 90° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 90° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

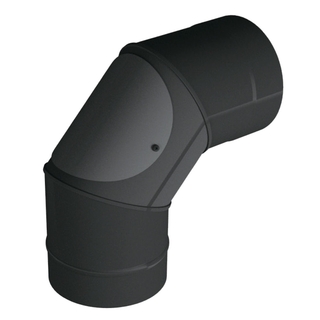

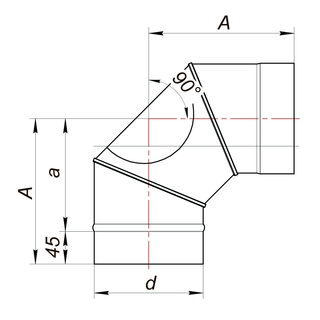

Отвод 90° VBR с лючком ревизии
Отвод 90° VBR с лючком ревизии
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Отвод 90° VBR с лючком ревизии
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200
Марка стали
AISI 439, окрашенная
Цвет
Черный

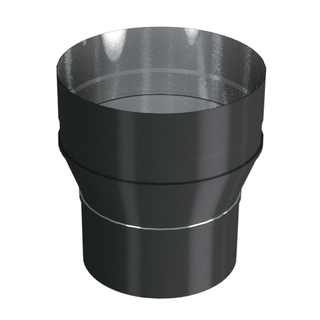

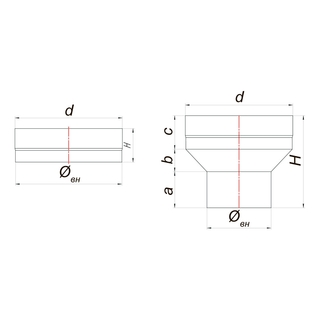

Переходник VBR с топки на трубу
Переходник VBR с топки на трубу
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Переходник VBR с топки на трубу
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200
Марка стали
AISI 439, окрашенная
Цвет
Черный
Переходник моно-термо с коническим переходом VBR с изоляцией
Переходник моно-термо с коническим переходом VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Переходник моно-термо с коническим переходом VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

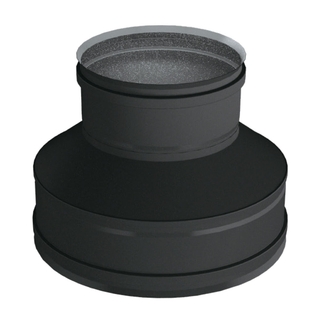

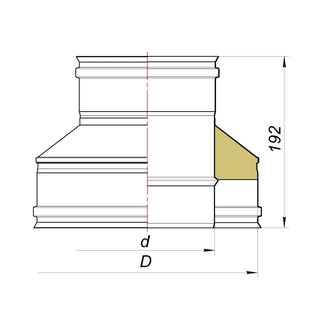

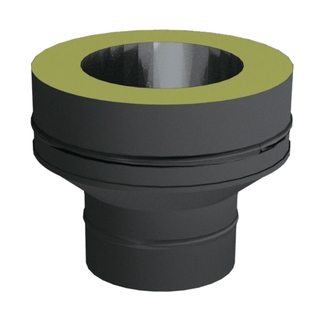

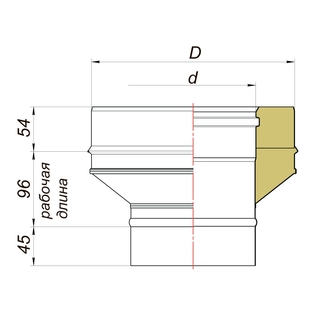

Переходник термо-моно с конической частью VBR с изоляцией
Переходник термо-моно с конической частью VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Переходник термо-моно с конической частью VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

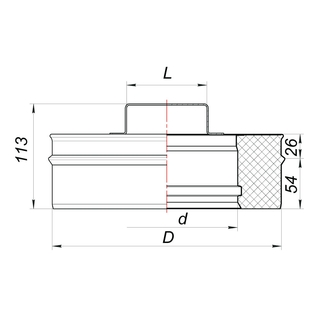

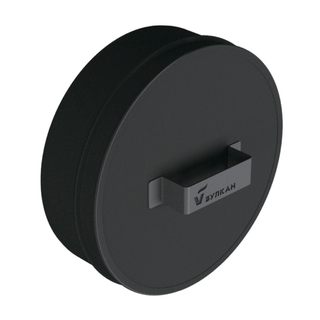

Ревизия VBR
Ревизия VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Ревизия VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный

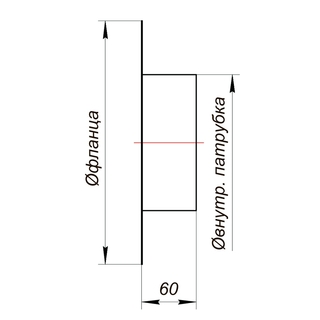

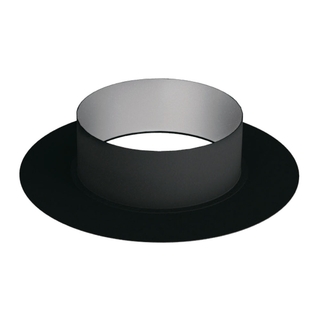

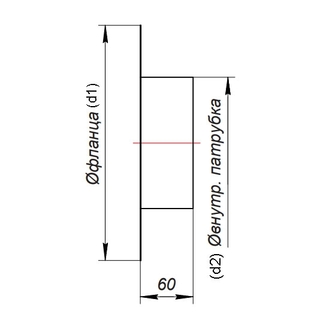

Розетка VBR
Розетка VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Розетка VBR
Выполнена из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200
Марка стали
AISI 439, окрашенная
Цвет
Черный

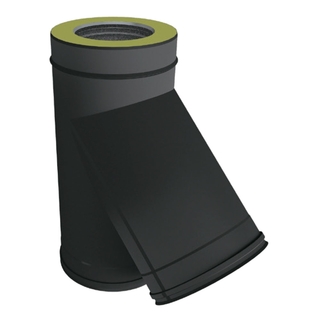

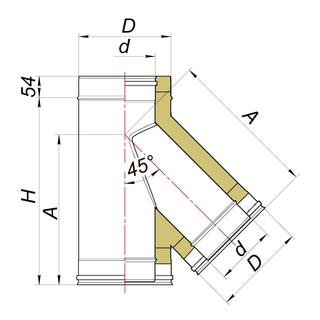

Тройник 45° VBR с изоляцией
Тройник 45° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
подробнее
Тройник 45° VBR с изоляцией
Выполнен из окрашенной в чёрный цвет нержавеющей стали.
Диаметр, мм
115120130150180200250
Марка стали
AISI 321, матовая/AISI 439, окрашенная чёрная
Цвет
Черный
